# ⚙️ Verbundene Geräte

> *Einstellungen -> Kasse -> Verbundene Geräte*

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FCkLeIEj1mVqNtl6cjLOk%2Fimage.png?alt=media&#x26;token=b70155c9-bbf7-408a-a386-70f2efd61ada" alt=""><figcaption><p>Einstellungen -> Kasse -> Verbundene Geräte</p></figcaption></figure>

{% hint style="warning" %}
*Geräte mit den Betriebssystemen* [*Android, MacOS oder iOS*](https://helpcenter.etron.info/schnelles-wissen/drucker-and-hardware/anforderungen-hardware#android-tablet) *können nur mit einem* [*XML-Drucker*](#epos-drucker-xml) *kommunizieren. Die Kommunikation mit einer Kassenlade, einer Kundenanzeige und mit einem EC-Kartenlesegerät ist nicht möglich.*&#x20;

*Dies liegt daran, dass das Programm "*[*ETRON Hardwareservice*](https://helpcenter.etron.info/schnelles-wissen/drucker-and-hardware/etron-hardware-service-hws)*",  welches für die Interaktion mit Peripheriegeräten erforderlich ist, ausschließlich auf Computern mit einem* [*Windows*](https://helpcenter.etron.info/schnelles-wissen/drucker-and-hardware/anforderungen-hardware#windows)*-Betriebssystem installiert werden kann.*
{% endhint %}

## Kassenlade

<div align="left" data-with-frame="true"><figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2F7XgvAhqHN37j1LPj4fND%2Fimage.png?alt=media&#x26;token=55859e91-c739-4b9d-a1ec-798a3dc012f0" alt=""><figcaption></figcaption></figure></div>

Hier kann der Kassenladenanschluss ausgewählt werden.&#x20;

### -> Kassenlade

Über den Link **-> Kassenlade** wird die Kassenladen-Übersicht geöffnet. Hier können die Kassenladen-Einstellungen bearbeitet, bzw. neue Kassenladen hinzugefügt werden.

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FCGxWqDFbzpqfs8cM13ma%2Fimage.png?alt=media&#x26;token=321503f0-d83d-4c81-bdfd-71afc98801d1" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
[Zur Beschreibung von Konfiguration und Anschluss der Kassenlade](https://helpcenter.etron.info/schnelles-wissen/drucker-and-hardware/kassenlade)
{% endhint %}

## Kundenanzeige

<div align="left" data-with-frame="true"><figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FcG6J8kO9fpx2xt2X2HXn%2Fimage.png?alt=media&#x26;token=2d0db1d2-d530-41b7-b328-9e2518c8afa4" alt=""><figcaption></figcaption></figure></div>

Bei der Einstellung Kundenanzeige kann ein an die Kasse angeschlossenes Kundendisplay ausgewählt werden.

### -> Kundendisplay

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FjC7cPv93LQzuFhsuYGSA%2Fimage.png?alt=media&#x26;token=be2ae2ee-0ac1-4bae-9842-4dc77fcf12bc" alt=""><figcaption></figcaption></figure>

Über den Link **-> Kundendisplay** öffnet sich die Kundendisplay-Übersicht. Hier kann die Konfigurationen von Kundendisplays angelegt und bearbeitet werden, um eine Verbindung mit dem Kundendisplay herzustellen.&#x20;

{% hint style="info" %}
*Über die* [*Einstellung "Kundendisplay in separatem Fenster" in der Kassenoberfläche*](https://helpcenter.etron.info/kasse/einstellungen/benutzeroberflache#kundendisplay-in-seperatem-fenster) *kann das Kundendisplay auch in einem Browser-Popup dargestellt werden. Für dieses Kundendisplay lässt sich ein eigenes Logo und Werbebanner festlegen, und Rabattangaben (10% oder -5€) werden angezeigt.*
{% endhint %}

Beim Konfigurieren des Kundendisplays können folgende Felder eingestellt werden:

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FJ7cEtqULpPRbwxiqCn0J%2Fimage.png?alt=media&#x26;token=ec7b5c65-d804-4d47-9724-4c4db81bbf35" alt=""><figcaption></figcaption></figure>

#### **Name**

Der Name des Kundendisplays

#### **Typ**

<div data-with-frame="true"><figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2F3pWYn8n5lBLtHCUogdWq%2Fimage.png?alt=media&#x26;token=403b8e23-0c66-433b-a9f9-2ee7e3169ef1" alt=""><figcaption></figcaption></figure></div>

{% hint style="warning" %}
*Für das Softdisplay ist der* [*ETRON Hardwareservice*](https://helpcenter.etron.info/schnelles-wissen/drucker-and-hardware/etron-hardware-service-hws) *erforderlich.*
{% endhint %}

#### **Port**

Bei einem USB-Kundendisplay ist der COM-Port irrelevant. Die Voreinstellung kann auf COM1 belassen werden. Ansonsten muss der COM-Port des Kundendisplays (sichtbar in den Windows-Geräteeinstellungen) hier eingetragen werden.

#### **Begrüßung nach X Sekunden anzeigen**

Die Zeit, nachdem ein Begrüßungstext am Display erscheint, ist standardmäßig auf 30 Sekunden eingestellt. Der Wert kann individuell angepasst werden.

#### **Begrüßungsnachricht Zeile 1**

Begrüßungstext, der in Zeile 1 des Kundendisplays angezeigt wird.

#### **Begrüßungsnachricht Zeile 2**

Begrüßungstext, der in Zeile 2 des Kundendisplays angezeigt wird.

### Eigene Grafik verwenden

Das ETRON Softdisplay kann Grafikdateien als „Willkommensbildschirm“ anzeigen. Hierfür muss im Ordner **C:\HWS\ESM** der jeweiligen Kasse eine Grafikdatei mit dem Namen **WKM.JPG** gespeichert werden.

### Schriftgrößen anpassen

Die Schriftgröße der Positionszeilen kann durch die "+" und "-" Tasten im "Größe Ändern"-Modus angepasst werden.

## Waagenanbindungen

{% hint style="success" %}
*Modul: ETRON onRetail V2 Waagenanbindung*
{% endhint %}

<div align="left"><figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2F7GQwQKLj4J2iYDiOGLGh%2Fimage.png?alt=media&#x26;token=99600e07-fd8c-4d06-aaa9-e8f0fe1c5361" alt=""><figcaption></figcaption></figure></div>

Die in der Einstellung Waagenanbindungen hinterlegte Waage wird für Wiegevorgänge in der Kassenoberfläche verwendet.

<mark style="color:$info;">**Weitere Informationen:**</mark>\
[Wiegeartikel, Wiegevorgang](https://helpcenter.etron.info/kasse/verkaufsoberflache/wiegeartikel-wiegevorgang-waage-tara)

### -> Waagenanbindungen

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FZxQJFq3Bqe0F1EaM8uTz%2Fimage.png?alt=media&#x26;token=5dea6133-b613-46f7-adae-ca3ecaf40cdf" alt=""><figcaption></figcaption></figure>

Über den Link **-> Waagenanbindungen** wird die Waagen-Übersicht geöffnet.&#x20;

Hier können die Waagen-Einstellungen bearbeitet und neue Waagenanbindungen hinzugefügt werden.

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FxsJVjdFqUZjfaqmmLdfa%2Fimage.png?alt=media&#x26;token=a56a9886-d099-472f-9135-ad81fcd6a5fb" alt=""><figcaption></figcaption></figure>

Bei der Erstellung einer neuen Waagenanbindung muss die [Waage zuvor an den Rechner angeschlossen, und der richtige COM-Port](#waage-an-den-rechner-anschliessen-com-port) angegeben werden.&#x20;

Der bei der Waage eingestellte Tara-Wert entspricht dem Gewicht der Wiegeschale

#### Waage an den Rechner anschließen / COM-Port&#x20;

{% hint style="info" %}
*Um die Waage an den Rechner anschließen zu können, wird ein RS232 to USB-Adapter benötigt.*

![](https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FNGcIXFZ2ZTiBTexakUTt%2Fimage.png?alt=media\&token=44716501-c4c4-4658-98f1-c2e44fd1b4b3)
{% endhint %}

Die Waage via Adapter mit dem Rechner verbinden.

Anschließend den Geräte-Manager öffnen (Rechtsklick auf das Windows-Symbol in der Taskleiste -> Geräte-Manager)

Im Geräte-Manager zu den Anschlüssen wechseln, und den COM-Port für den USB Serial Port notieren, z.B. COM3. Dieser ist beim Anlegen einer neuen [Waagenanbindung](#waagenanbindungen) im Feld COM-Port einzutragen.

<div align="left"><figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FFluApx5VMn6WySlaCj8c%2Fimage.png?alt=media&#x26;token=aa65e205-0190-4118-a535-f2af001e7e50" alt=""><figcaption></figcaption></figure></div>

## ePOS Drucker XML

<div align="left" data-with-frame="true"><figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FhwDU648E56ImRXbkJuZl%2Fimage.png?alt=media&#x26;token=e5d58e92-a254-47a2-ba2e-958d8e34ffc9" alt=""><figcaption></figcaption></figure></div>

In der Einstellung ePOS Drucker kann ein ePOS-fähiger Drucker ausgewählt werden, nachdem er [angelegt und ein Zertifikat erstellt](#greater-than-epos-drucker) wurde.

{% hint style="info" %}
*Mit dem ePOS-Drucker können auch Sonderzeichen auf den Kassenbeleg gedruckt werden (z.B. Unterstützung von chinesischen Schriftzeichen)*
{% endhint %}

### -> ePOS Drucker

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FBiI1PYmTTfdDNgLjra9Y%2Fimage.png?alt=media&#x26;token=a0c4db4e-5159-4f6c-ab3c-92fa47933f27" alt=""><figcaption></figcaption></figure>

In dieser Ansicht kann ein Drucker über den Button ![Neu](https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2Ftb1KihoFuxdYhShXTjuY%2Fimage.png?alt=media\&token=500a5244-921d-4154-bbda-73dd5a1f052f) angelegt werden.

Für den Drucker muss der Name, der Typ und die IP-Adresse des Druckers angegeben werden (bei Einschalten des ePOS-Druckers wird die IP-Adresse ausgedruckt. Wenn kein Druck erfolgt, muss länger auf die Reset-/Start-Taste gedrückt werden).

{% hint style="danger" %}
*Bei dem Drucker "TM-T20III ePOS LAN Bondrucker" ist es erforderlich, eine zusätzliche* [*Konfiguration* ](#tm-t20iii-epos-lan-bondrucker)*durchführen!*
{% endhint %}

Anschließend den Button ![Druckzertifikat erstellen](https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FZcIXxTi0zB9InADHaAeU%2Fimage.png?alt=media\&token=c1aed12d-1912-446c-befa-6971abf76ae3) auswählen, um für eine sichere Verbindung von Drucker zu Browser ein gültiges SSL-Zertifikat zu hinterlegen.

### Druckerzertifikat erstellen

{% hint style="info" %}
*Nachdem ein Schritt erfolgreich durchgeführt wurde, wird dieser farblich (grün) hinterlegt.*
{% endhint %}

#### 0. ETRON Root Zertifikat importieren

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2Fke2q7ElXnsw3S9SOD9Cs%2Fimage.png?alt=media&#x26;token=224259d3-f04c-4bf3-a3a8-94ac2ba22f2e" alt=""><figcaption></figcaption></figure>

Das Root Zertfikat über den Link herunterladen und entpacken. Anschließend einen Rechtsklick auf die install\_root.bat-Datei und "Als Administrator ausführen" auswählen. Sollte ein zusätzliches Fenster erscheinen ("Der Computer wurde durch Windows geschützt") den Button "Trotzdem ausführen" auswählen.

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FE8G9VIDUs5d6o1QoJqLc%2Fimage.png?alt=media&#x26;token=98f9b53b-be92-4253-83ae-d4993b8e1367" alt="Der Computer wurde durch Windows geschützt"><figcaption></figcaption></figure>

Die Datei wird nun ausgeführt. Sobald die Aufforderung erscheint, mit Tasteneingabe beenden.

Anschließend den Chrome-Browser neu starten.

#### 1. Drucker IP/Typ

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FC83LjfyQfor6Zfw1yO6B%2Fimage.png?alt=media&#x26;token=f293d59d-8031-4a45-a969-8508bc750a34" alt=""><figcaption></figcaption></figure>

Die IP sowie den Typ des Druckers in den entsprechenden Feldern eintragen

#### 2. Drucker vorübergehend akzeptieren

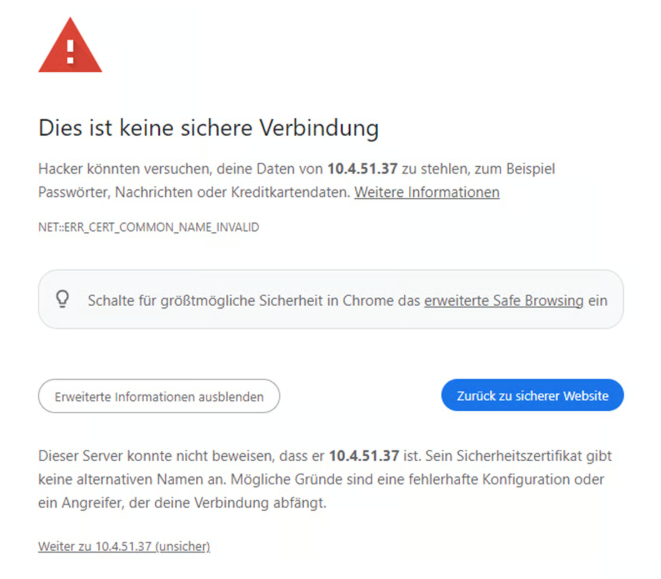

Den Link "Öffnen Sie die Druckerkonfiguration" aufrufen. Bei Hinweis auf eine nicht sichere Verbindung die Erweiterten Informationen einblenden, und ganz unten "Weiter zu ... (unsicher)" auswählen.

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FKE3bFarr1RBBxQleToTN%2Fimage.png?alt=media&#x26;token=918c39f2-8ccf-4801-bedb-f3202b54f32f" alt="Dies ist keine sichere Verbindung"><figcaption></figcaption></figure>

#### 3. Alte Zertifikate vom Drucker löschen

Die alten Zertifikate vom Drucker werden gelöscht

#### 4. Neues Zertifikat generieren

Und ein neues Zertifikat generiert. Das Zertifikat über den Link "Zertifikat herunterladen" herunterladen.

#### 5. Zertifikat im Drucker hochladen

Anschließend über "Datei auswählen" das soeben heruntergeladene Zertifikat auswählen und Öffnen.

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2Fi9jFUAuKemVdXghqEbX9%2Fimage.png?alt=media&#x26;token=39ef8e56-4aec-4c6c-805a-bd0c22a14b4b" alt=""><figcaption></figcaption></figure>

#### 6. Hochgeladenes Zertifikat im Drucker aktivieren

Das hochgeladene Zertifikat wird nun im Drucker aktiviert

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2F7v0o4g1TpKkMn5ovt9Mq%2Fimage.png?alt=media&#x26;token=892e8d55-d645-4c50-852c-89fa9817ee5c" alt=""><figcaption></figcaption></figure>

#### 7. Drucker neu starten

Anschließend wird der Drucker neu gestartet. Nachdem die Konfigurierung des Zertifikats erfolgreich abgeschlossen wurde, erscheint eine entsprechende Meldung als Popup.&#x20;

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FABVJg50qIykx1cY36Q9b%2Fimage.png?alt=media&#x26;token=5dee240e-7cbc-4f5a-8a3f-b58673c9d564" alt=""><figcaption></figcaption></figure>

### TM-T20III ePOS LAN Bondrucker

{% hint style="warning" %}
*Nur dieser Drucker erfordert die folgend zusätzliche Voreinstellung!*
{% endhint %}

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FzvKqs93tsatm2yNKFNrS%2Fimage.png?alt=media&#x26;token=42d50076-d324-474c-b596-b548fc95dc17" alt=""><figcaption></figcaption></figure>

1. IP Adresse in den Browser eingeben und ENTER drücken
2. Nutzername und Passwort (Auf dem Pickerl unterhalb des Druckers) eingeben und anmelden
3. Configuration - Network -> ePOS-Print -> **ENABLE**<br>

   <figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FXfy6gcPOfZzBzHPsUsG9%2Fimage.png?alt=media&#x26;token=b99c03c7-bcb8-49af-83a8-79ad4d5fba39" alt=""><figcaption></figcaption></figure>

### Kassenlade über ePOS Drucker integrieren

{% stepper %}
{% step %}

### Installation des Druckertreibers

Den Treiber für den jeweiligen Drucker (z.B. TM-T20III, TM-M30II) installieren. Den Anweisungen des Installationsassistenten folgen.
{% endstep %}

{% step %}

### Öffnen der Printer Register App

Nach der Installation sollte sich die Printer Register App automatisch öffnen.

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2Fzp0QpQO53IVKa7DeekT1%2Fimage.png?alt=media&#x26;token=2fd25cf1-c3a8-4221-98a3-8ffaf033cad0" alt=""><figcaption></figcaption></figure>

* **Falls sich die App nicht automatisch öffnet:**
  * In der Windows Suchleiste nach "Printer Register" suchen und die App manuell starten.\
    ![](https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FI7VveJtUkkvFyL52GQ3J%2Fimage.png?alt=media\&token=0a1b0371-92f1-441d-9632-82d6683c5bc0)
    {% endstep %}

{% step %}

### Druckerkonfiguration in der Printer Register App

* **Drucker auswählen:**
  * Den Drucker aus der Liste auswählen.
* **Einstellungen anpassen:**
  * Den Druckernamen ggfs. zu z.B. "EPSON TM-m30 ePOS" ändern.
  * Den Port Type auf "Ethernet" setzen.
  * Die IP-Adresse des Druckers eingeben.
  * Auf "Save Settings" klicken, um die Änderungen zu speichern.

<figure><img src="https://2281246901-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FlM26Mg6nljOOOe95HyIq%2Fuploads%2FgajlYWZVCj6EEvyzP2nA%2Fimage.png?alt=media&#x26;token=996c372c-aad2-4a93-9cb2-90049aade072" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Konfiguration der Kassenlade in der ETRON Verwaltungsoberfläche

* **Unter Einstellungen -> Kasse -> Verbundene Geräte**
  * Zu den Einstellungen für die Kassenlade gehen.
  * Auf den Link <mark style="color:purple;">-> Kassenlade</mark> klicken.
  * Eine neue Kassenlade anlegen.
  * Typ: EPSON TM / Sure Mark
  * Port: Den Namen des zuvor konfigurierten Druckers eingeben.
  * Konfiguration speichern und schließen.
    {% endstep %}

{% step %}

### Daten in der Kasse aktualisieren

In die ETRON Kasse wechseln und die Daten aktualisieren, um sicherzustellen, dass alle neuen Einstellungen übernommen werden.
{% endstep %}
{% endstepper %}


---
